雨水格柵除污機
產品簡介
----------------------------------------------------------------------
概述:
鏈板式格柵除污機(雨水格柵除污機),適用于城市污水處理中各類雨、污泵站、提升泵站的進水口處用來攔截、清除垃圾和各種漂浮物,從而有效保護水泵葉輪,減少后續工序的處理負荷,是較理想的預處理設備之一。
設備結構特點及工作原理:

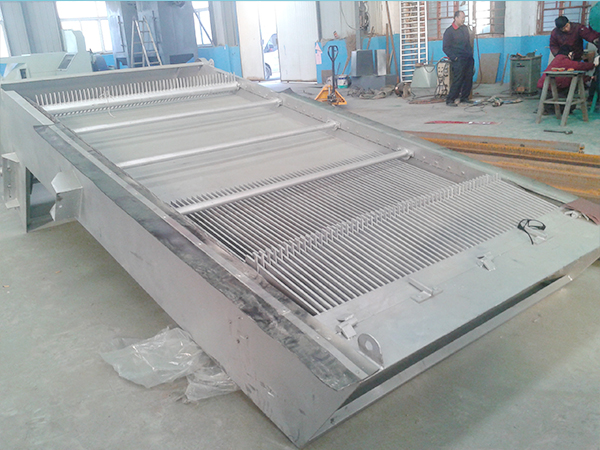

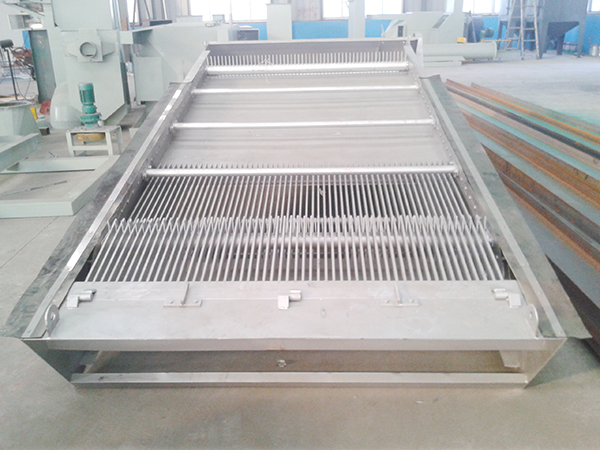

鏈板式格柵除污機主要由機架、動力裝置、鏈傳動刮板、柵條、胸墻板、卸料口、清污裝置等機構組成,設備結構簡圖見圖一。本機采用雙擺線針輪減速器作為驅動裝置,帶動鏈輪、導輪及耙齒板作回轉運動,按溝深的不同,板式鏈上按每1.5~2m間距設置一塊耙齒板,當耙齒板從設備底部由下向上運動時,耙齒板上的耙齒沿設備下部的柵條向上部的胸墻板運行,把水中的垃圾和懸浮物運送到卸料口,垃圾依靠重力和清污裝置從卸料口處進入輸送或壓榨裝置,此時耙齒板從設備后部從上向下一直到設備底部,進入下一輪循環,水從格柵中流過,而污物則不斷的從水中分離出來。
設備設有機械剪切銷和過電流安全保護裝置,當設備過力矩或意外故障時,會自動停止并報警。為了保護設備底部的回轉導輪和耙齒板回轉空間不被阻塞,在設備底部安裝了安全柵條,萬一有較大石塊進入溝槽底部時被阻塞在耙齒板回轉空間外,而不影響設備的正常運轉。在安全柵條上水平面安裝了一塊只能單向活動的保護板,以防止垃圾或污物從上面跌入耙齒板回轉空間中。
電器控制可自動或手動,連續工作或定時工作,并留有微機控制接口。
本說明書僅提供單臺設備電器控制原理圖,需要時可提供二臺或多臺設備用一個控制箱的原理圖。設備一般采用碳鋼或不銹鋼材料制造,用戶可根據需要在訂貨時選用。
訂貨須知:
1、訂貨時應提供井寬、井深、安裝角度、柵條垂直高度及有效間隙等詳細資料,包括安裝地點的平面及高程圖等。
2、本設備的鏈板、柵條、胸墻板及耙齒板為不銹鋼材料,如對設備材質有其它要求,請?jiān)谟嗀洉r(shí)注明。
