- 產品介紹
板框壓濾機
產品簡介
----------------------------------------------------------------------

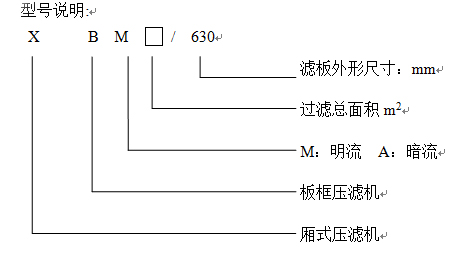

1.型號說明
設備型號示例:XMY—X

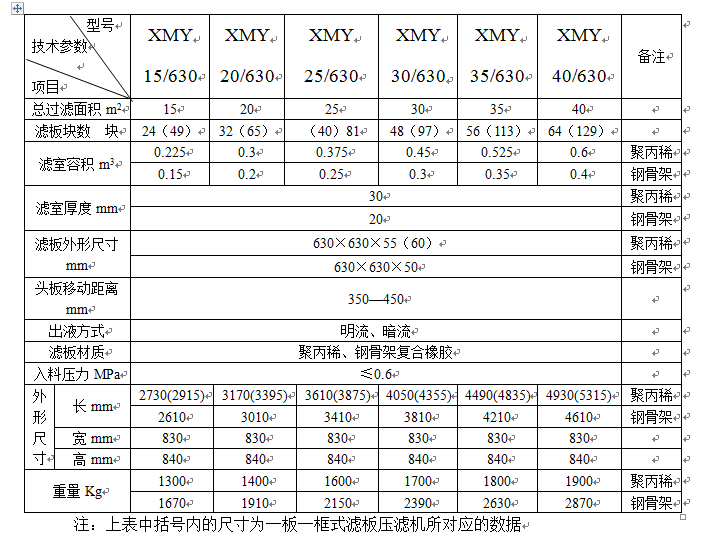

2.部分型號及技術參數

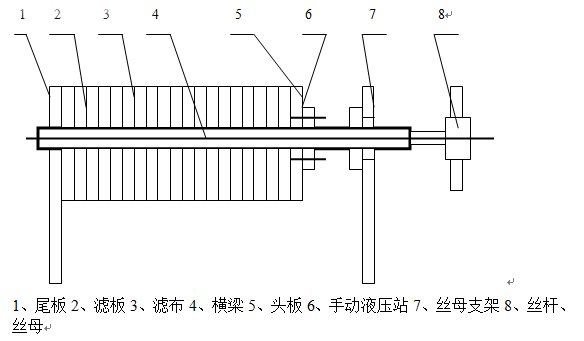

3、結構示意圖:

設備的安裝及調試
1、按照供方提供的底腳尺寸設計預埋孔,采用兩次灌漿法。2、壓濾機周?chē)鷳?yīng)留有足夠空間,以便于操作和維護保養。
3、壓濾機應水平放置在地坪上,后頂板用底腳螺拴固定在基礎上。(注:底腳螺拴一般只固定后頂板,因拉干由于板框的壓力產生一定的向下彎曲,當壓濾機壓緊工作時,拉干被拉直,從而產生小量位移,如果兩端同時固定,有可能導致壓不緊或者損壞機架。)
4、濾布的材質、規格按照過濾的物料、壓力、溫度而定,應選擇適宜的濾布。
5、板框按照要求整齊地排放在機架上,將加工好的濾布整齊地排在濾板上,注意濾板間進料孔和漂洗孔相對應。
6、接通電源,檢查是否正常。機械傳動要檢查電機正反轉是否符合要求,減速箱、機頭油杯機油是否加滿,絲桿、齒輪潤滑油是否加好。液壓傳動檢查齒輪泵運轉聲音是否正常,液壓系統有無泄漏情況,活塞桿進出是否平穩。
板框壓濾機的操作規程
XMY系列壓濾機的操作簡單可靠,大多采用按鈕控制,亦可采用非接觸式的觸摸屏控制,特殊工況可配備各種類型安全裝置保證操作人員安全。
7.1、壓濾機操作方法
(一)濾前檢查
1.操作前應檢查進出管路,連接是否有滲漏或堵塞,管路與壓濾機板框、濾布是否保持清潔,進液泵及各閥門是否正常。
2.檢查機架各連接零件及螺栓、螺母有無松動,應隨時予以調整緊固,相對運動的零件必須經常保持良好的潤滑,檢查減速機和螺母油杯油位是否到位,電機正反轉是否正常。
(二)準備過濾
1.接通外接電源,按動操作箱按鈕,使電機反轉,將中頂板退到適當位置,再按停止按鈕。
2.將清潔的濾布掛在濾板兩面,并將料孔對準,濾布必須大于濾板密封面,布孔不得大于管孔,并撫平不準有折疊以免漏夜,板框必須對整齊,漂洗式過濾濾板次序不可放錯。
3.按動操作箱上的正轉按鈕,使中頂板將濾板壓緊,當達到一定的電流后按停止按鈕。
(三)過濾
1.打開濾液出口閥門,啟動進料泵并漸漸開啟進料閥門調節回料閥門,視過濾速度壓力逐漸加大,一般不得大于0.6MPa,剛開始時,濾液往往渾濁,然后轉清。如濾板間有較大滲漏,可適當加大中頂板頂緊力,但因?yàn)V布有毛細現象,仍有少量濾液滲出,屬正?,F(xiàn)象可由托盆接貯。
2.監視濾出液,發現渾濁時,明流式可關閉該閥,繼續過濾,如暗流應停機更換破損濾布,當料液濾完或框中濾渣已滿不能再繼續過濾,即為一次過濾結束。
(四)過濾結束
1.輸料泵停止工作,關閉進料閥門。
2.出渣時按電機反轉按鈕,使中頂板收回。
4.卸濾渣并將濾布、濾板、濾框沖洗干凈,疊放整齊,以防板框變形,也可依次放在壓濾機里用壓緊板頂緊以防變形,沖洗場地及擦洗機架,保持機架及場地整潔,切斷外接電源,整個過濾工作結束。
7.2壓濾機操作規程
1、所有規格壓濾機上面所放濾板數量均不能少于銘牌規定的數量,壓緊壓力、進料壓力、壓榨壓力與進料溫度均不能超過說明書規定范圍。濾布損壞應及時更換液壓油。一般環境下半年更換一次液壓油,灰塵大的環境下1-3個月更換一次及清洗一次油缸、油箱等所有液壓元件。
2、機械式壓濾機傳動部位絲桿、絲母、軸承、軸室及液壓型機械型滑輪軸等每班應加注2-3次液態潤滑油,嚴禁在絲桿上抹干式鈣基脂潤滑油,嚴禁在壓緊狀態下再次啟動壓緊動作,嚴禁隨意調整電流繼電器參數。
3、液壓式壓濾機在工作時油缸后禁止人員停留或經過,壓緊或退回時必須有人看守作業,各液壓件不得隨意調整,以防壓力失控造成設備損壞或危及人身安全。
4、濾板密封面必須清潔無褶皺,濾板應與主梁拉垂直且整齊,不得一邊偏前一邊偏后,否則不得啟動壓緊動作。拉板卸渣過程中嚴禁將頭和肢體伸入濾板間。油缸內空氣必須排凈。
5、所有濾板進料口必須清除干凈,以免堵塞使用損壞濾板。濾布應及時清洗。
6、電控箱要保持干燥,各種電器禁止用水沖洗。壓濾機必須有接地線,以防短路、漏電。
設備的維護和保養
為了更好的利用和管理板框壓濾機,提高產品質量,延長設備壽命,日常維護和保養板框壓濾機是一個必不可少的環節,因此需做好以下幾點:
1、經常檢查板框壓濾機的各連接部件有無松動,應及時緊固調整。
2、要經常清洗、更換板框壓濾機的濾布,工作完畢時應及時清理殘?jiān)?,不能在板框上干結成塊,以防止再次使用時漏料。經常清理水條和排水孔,保持暢通。
3、要經常更換板框壓濾機的機油或液壓油,對于轉動部件要保持良好的潤滑。
4、壓濾機長期不用應上油封存,板框應平整地堆放在通風干燥的庫房,堆放高度不超過2m,以防止彎曲變形。
