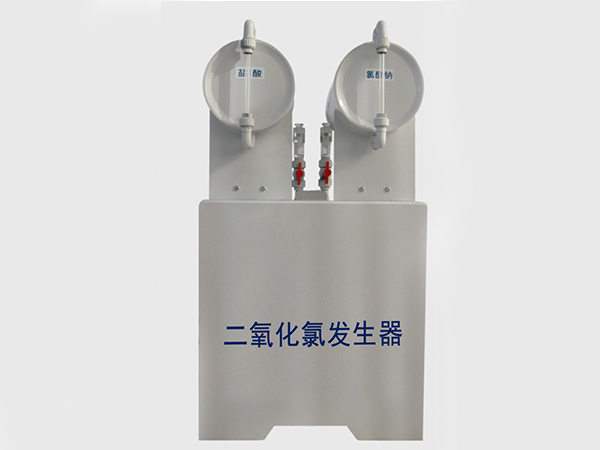

二氧化氯發生器
產品簡介
----------------------------------------------------------------------
化學法二氧化氯發生器是將市售的反應原料氯酸鈉和鹽酸配成一定濃度的水溶液后，按一定的流量比例，由水力投藥器分別投入反應槽內，進行化學反應，產生二氧化氯的混合氣體，送入水處理現場對水體進行消毒，達到源水加藥消毒目的。
化學法二氧化氯發生器，是技術先進，經濟合理，成熟可靠的產品，能夠滿足水源消毒殺菌的需要，并能適應水量變化的需要。結構簡單，操作方便，氧化力強、消毒效果好。
化學法二氧化氯發生器由原料箱、反應系統、溫控系統、投加計量系統、控制系統、安全系統、自動報警系統及氯氣投加系統等組成。
工作原理
化學法二氧化氯發生器主要以復配氯酸鈉（NaClO3）與酸性活化物（HCL）等原料，由進口美國米頓羅公司生產的隔膜式計量泵，按比例投加到特制的反應器中，經化學而制得二氧化氯為主的氣液混合物，經管路系統投加到需消毒的介質中。
反應方程式：2NaClO3+4HCl=2ClO2↑+Cl2↑+2NaCl+2H2O
化學法二氧化氯發生器是由反應系統、吸收系統、溫控系統、原料供給系統、安全系統及投加系統等組成。將氯酸鈉溶液與鹽酸按一定比例通過原料投加系統輸送到發生系統中，在特定溫度條件下，反應生成二氧化氯和氯氣的混合氣體，經收集系統收集后，通過抽取系統直接進入消毒系統，投加比例可根據水質的不同，調整投加量，即可達到用戶各類水質的要求。
運行費用
每克氣成本：
耗氯酸鈉0.6g（4.50元/公斤）：0.6×4.5÷1000=0.0027元
耗31%的鹽酸1.5g（0.8元/公斤）：1.5×0.8÷1000=0.0012元
總計：0.0027元+0.0012元=0.0039元
工藝流程
壓力水源→CLO2溶液→投加至水源
↑
NTAM→計量泵→CLO2反應器←計量泵←HCL
設備結構
5.1原料箱
A.鹽酸箱采用PVC材質，具有耐高溫、耐腐蝕性能，箱內設液位控制儀，具有缺料、缺水等安全自動報警功能。液位設高低點自動報警，并與計量泵連鎖，液位到低位時報警，關閉計量泵，液位到高位時自動開計量泵。
B.氯酸鈉箱采用PVC材質，具有耐溫、耐腐蝕性能，箱內設液位控制儀，具有缺料、缺水功能，箱外有自來水接口，自來水進水采用電磁閥控制，進行自動補水。根據液位儀顯示，補水完后，進行自動攪拌，攪拌約10分鐘。
5.2原料投加系統
鹽酸、氯酸鈉投加采用計量泵自動控制投加量，投加至反應室內。根據循環水流量?jī)x、余氯測控采集數據信號，提供控制儀顯示?？刂苾x信號提供給計量泵，自動調節投加數量來的達到正確投加量，計量泵與污水流量?jī)x同步運行，修正參數。
5.3反應系統
反應室為鈦合金材料焊接成形，具有耐高溫、耐腐蝕性能的材質，反應室內裝有電加熱器、溫度控制傳感器，由反應室內的溫度傳送至控制儀顯示功能，達到安全效果，溫度一般控制在上至70℃，下至50℃，如溫度達到規定溫度值，自動關閉加熱器，溫度低于所需值，自動切換加溫，達到反應收率，電加熱器材質為鈦合金制作，反應室設有氣體排出口、溢流口、放空口、原料投加口等，反應室為密封裝置，反應室底座支架采用硬塑PVC板制作。
5.4氯氣投加系統
反應室內所產生的混合氣體投加至加藥點，采用特種水射器吸入投加，強自來水水壓，強水射器吸入反應室內的氣體，投加一般使用壓力為3Kg，自來水進水采用電磁閉控制，并安裝報警系統，如自來水壓力達不到規定，缺水等，由報警裝置報警，切斷主機主電源，自動停機。
設備特點
原料簡單，只需 NaClO3和HCL兩種原料；
化學制取，耗電?。?br /> 使用方便、操作簡單；
發生能力強，轉化率高，純度高；
設備投資少，運行費用低；
結構緊湊，占地少，安裝、運輸方便；
系統采用進口美國米頓羅公司生產的隔膜式計量泵；
系統采用意大利匹磁公司生產的在線余氯自控儀。
主要技術參數
(1) CLO2發生器
出 力： 2000g/h
原料濃度： HCl：31%；NaCl03：33%
收 率： ≥90%，
原料用量比(HCL：NaCLO3)： 1：1
發生器運行溫度： 71℃
電壓/功率： 電壓220V/功率1.5KW
數 量： 1臺
產 量： 2000g/hr有效氯
(2) 鹽酸計量泵
過流件結構材質: PVC
隔膜材質: PTFE
逆止球(閥)材質: 陶瓷
計量泵型式： 電磁隔膜計量泵GM0025
流 量： 12.1L/H
出口壓力： 2.0kg/cm2
泵 速： 0-360次/分
手調流量范圍/精度： 0-100%
數 量： 1臺
生 產 商： 美國米頓羅公司
(3)氯酸鈉計量泵
過流件結構材質: PVC
隔膜材質: PTFE
逆止球(閥)材質: 陶瓷
計量泵型式： 電磁隔膜計量泵GM0025
流 量： 12.1L/H
出口壓力： 2.0kg/cm2
泵 速： 0-360次/分
手調流量范圍/精度： 0-100%
數 量： 1臺
生 產 商： 美國米頓羅公司
(4) 水射器
規 格： DN32
過 水 量： 3.8m3/h
材 質： UPVC
數 量： 1只
(5) 余氯自控儀
型 號： CL7685
生 產 商： 意大利匹磁公司
數 量： 1套
(6) 電接點壓力表
型 號： Y100
量程范圍： 0～0.6MPa
信號輸出： 開關量
數 量： 1只
（7）原料罐
型 號： CSJG-5
外形尺寸： φ600×1000
有效容積： 0.2m3
材 質： PVC
數 量： 2臺
控制系統
（1）本控制系統有手動和自動控制組成。
（2）手動工作對控制面板按鈕進行，逐個起動或停止。
（3）循環水經過流量控制儀顯示并發出信號，計量泵與反應系統同步運行。
（4）同時根據余氯測控儀顯示并發出信號，控制計量泵的投加量，及氯氣投加動力水電磁閥的起動和電磁閥的延時關閉時間，并設缺水報警系統。
（5）反應室內的電加熱器由溫度控制儀顯示并控制時間。
（6）原料箱內的液位系統，由高低信號報警，并與自動計量泵同步運行。
操作規程
4.1在溶鹽裝置中配制33%的氯酸鈉溶液。
4.2在鹽酸罐中配制31%的鹽酸。
1)開機
檢查管路是否滲漏，檢查溫控儀表溫度設置在45℃。
打開水射器進出水閥，調節進水壓力至0.25～0.3Mpa，觀察吸氣管有無返水現象。
開啟計量泵向反應罐進氯酸鈉（開始把流量調至最大，至溢流口出液時調整流量至50%）。
開電加熱，（把旋轉開關調至自動檔）。
2)關機
計量泵關閉30分鐘后關電加熱并關閉水射器進出水閥。
打開反應罐放空閥，放空殘液。
關閉設備電源。

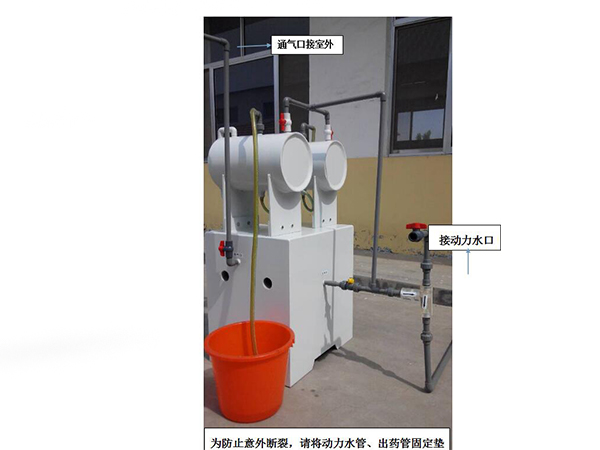

設備安裝說明及條件
5.1安裝符合室內給水硬聚氯乙烯管道安裝規范。
5.2貯藥罐容積可根據用戶要求的藥劑補充周期及現場實際情況來定，一般為7～10天的貯藥量。
5.3鹽酸和亞氯酸鈉貯藥罐之間的距離不小于1m.
5.4設備安裝前應具備以下條件：
設備間留有水壓大于0.25MPa的自來水管，并設有沖洗水龍頭。
設備間內留有AC220交流電源。
設備間內留有排水設施。
設備間內留有保溫設施的空間。
設備間有通風設施。
安全注意事項
鹽酸和氯酸鈉貯藏在通風避光處，且分開放置，避免因泄露或其他原因發生混合而產生劇烈反應。
鹽酸和氯酸鈉在搬運過程中輕拿輕放，嚴禁用力撞擊，如有泄露使用大量清水沖洗。
在加藥過程中佩帶橡膠防護用品及套防護眼睛等防護用具，避免鹽酸或氯酸鈉與身體接觸，以免燒傷皮膚或漂白衣物。如有接觸，用大量清水清洗，必要時請醫生處理。
設備在操作過程中，操作間保持良好的通風狀態。
操作間保持干燥，防止電氣部分短路。
設備在檢修前，通自來水將設備清洗10min后，才可進行。
電氣部分在檢修過程中，斷開電源，嚴禁帶電操作。
設備有專人管理、操作。
設備供貨范圍
設備名稱 規格型號 數量 主要功能 備注
主機 HB-2000 1 產生C1O2 兩用一備
原料罐 0.2m3 2 儲存原料 PVC
計量泵 GM0025 2 原料定量輸送
余氯傳感器 CL7685 1 探測余氯
水射器 3.8m3/h 1 PVC
